當前位置:*頁>>產品展示>>流量計系列>>轉子流量計>>實驗室用轉子流量計

實驗室用轉子流量計

實驗室用轉子流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LZ
  • 測量范圍:0.0025~60m3/h
  • 精度等級:±1.5%
  • 公稱通徑:DN15~DN100
  • 適用介質:液體、氣體
  • 工作壓力:1.6~4.0MPa
  • 工作溫度:-80℃~200℃
  • 供電方式:24VDC
  • 訂貨號:CZN242497DFS
實驗室用轉子流量計的詳細資料
金屬轉子流量計非常適合在管道流量很小的場合進行測量的一個產品,具有現場顯示和遠傳功能,是其它流量計無可替代的計量精度高的一個產品,使用前景廣泛     轉子流量計主要用于石油化工、冶金、電力、醫藥、食品加工等行業的液體、氣體、及蒸汽的流量測量和自控系統中。
金屬轉子流量計的測量原理是被測流體從下向上經過錐管和浮子形成的環隙時,浮子上下端產生差壓形成浮子上升的力,當浮子所受上升力大于浸在流體中浮子重量時,浮子便上升,環隙面積隨之增大,環隙處流體流速立即下降,浮子上下端差壓降低,作用于浮子的上升力亦隨著減小,直到上升力等于浸在流體中浮子重量時,浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。浮子的位置由磁鋼傳遞給指示器,實現就地和遠傳顯示流量。

實驗室用轉子流量計產品分類圖


實驗室用轉子流量計技術參數
測量范圍:水(20℃)2.5-300000 l/h 空氣(20℃,0.1013MPa)0.07-3000m3/h 參見流量表,特殊流量可訂制
量程比:標準型10:1 特殊型20:1
轉子流量計精度: 標準型1.5級
壓力等級:標準型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
夾套的壓力等級為1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失:7kPa-70kPa
介質溫度:標準型:-80℃-+200℃:PTFE:0℃-85℃
高溫型:*高可達400℃
介質粘度:DN15:<5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25:<250mPFa.s
DN50-DN150:<300mPa.s
環境溫度:液晶型-30℃-+85℃
指針型-40℃-+120℃
連接形式:標準型:DIN2501標準法蘭
特殊型:由用戶指定的任意標準法蘭或螺紋
電纜接口:M20*1.5
供電電源:標準型24VDC二線制4-20mA(10.8VDC-36VDC)
交流型:85-265VAC ? ?50HZ
電池型:3.6V@4AH鎳氫電池
報警輸出:上限或下限瞬時流量報警
標準型:集電*開路輸出(*大100mA@30VDC內部阻抗100歐)
特殊型:繼電器輸出(觸點容量*大5A@250VAC)
脈沖輸出:累積脈沖輸出,*小間隔50毫秒
液晶顯示:瞬時流量顯示數值范圍:0-50000
累計流量顯示數值范圍:0-99999999
防護等級:IP65
防爆標志:本安型iaⅡCT6 隔爆型dⅡCT6

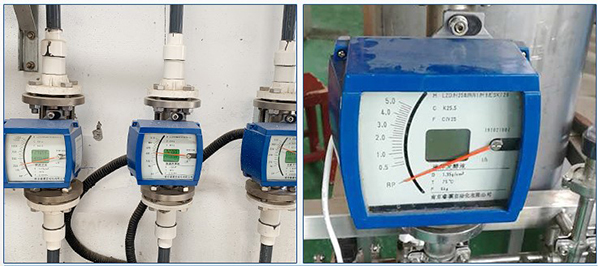

實驗室用轉子流量計現場安裝使用圖


實驗室用轉子流量計流量范圍表

實驗室用轉子流量計流量范圍表一
實驗室用轉子流量計流量范圍表二

實驗室用轉子流量計安裝要求
1、表可安裝在垂直或水平的管道上,垂直流向的介質必須是由下而上的。水平流向的介質應與儀表上的箭頭方向一致。儀表上游設備5DN長的直管段,下游設置250mm長的直管段,設置調節流量閥門時,其位置應該在儀表下游直管段之后。
2、推薦安裝方式,設置旁通管道(見右圖)。建議使用水平尺及鉛錘檢測流量計的安裝垂直度, 以保證流量計的測量精度。
3、安裝在管道上的流量計不應受到外力作用,在流量計出入口的適當位置加裝支撐, 可使流量計基本不受外力作用。
4、安裝內襯聚四氟乙烯(PTEE)的流量計時,緊固法蘭螺栓時應特別謹慎,要求對稱緊固且勿過猛過緊, 以防PTFE變形。
5、為避免流體沖擊測量器內浮子,儀表在使用時必須緩慢開啟閥門,特別是用于測量氣體介質流量時,可在儀表的下游直管段后安裝氣體阻尼裝置或節流閥以*大限度地減輕浮子振動。
實驗室用轉子流量計安裝要求圖一
實驗室用轉子流量計安裝要求圖二
實驗室用轉子流量計安裝要求圖三
實驗室用轉子流量計安裝要求圖四
實驗室用轉子流量計安裝要求圖五
