液體轉子流量計接線圖

點擊次數:2288 發布時間:2021-11-20 09:59:25

液體轉子流量計的流量指示與電信號輸出由指示器完成。指示器有M8、M9、和特殊定制M7型三種型式,M9型指示器,按防爆形式又可分為普通型、本安型。M8為防爆型。


M8、M9型智能顯示器能實現的功能有:指針就地指示+4~20mA遠傳輸出,指針就地指示+4~20mA遠傳輸出+液晶顯示(同時顯示瞬時和累積流量),指針就地指示+4~20mA遠傳輸出(HART通訊)+液晶顯示,指針就地指示+上下限報警(報警點可調)+液晶顯示,指針就地指示+機械式上下限報警(報警點可調),脈沖輸出等功能。指示器的本安型標志為ExiaIICT6,隔爆型標志為ExiaIICT4~6,隔爆型M8指示器更能同本安型。選M9型本安指示器時,需配LB930、LB906等安全柵。


M8、M9型指示器的上述功能由安裝在外殼內的磁傳感器、MCU微處理器及相應的功能電路所構成的ESD-II智能型磁耦合變送器完成,該變送器有一個雙行顯示的液晶顯示屏,只須四鍵即可完成人機對話,用于參數的修改和子菜單的進入。


指針就地指示+上下限報警(報警點可調)+液晶顯示,指針就地指示+機械式上下限報警(報警點可調),上限報警設置范圍為50~100%,下限報警設置范圍為0~50%,報警回差設置范圍為0~5%,當繼電器輸出外接LB889安全柵時可構成本安防爆系統。


M8、M9型指示器可提供脈沖輸出功能,對應流量0~100%輸出為0~1KHZ。外接LB865安全柵可構成本安防爆系統。


M8、M9型指示器接線面板隨版本更新,面板將有所不同,屆時產品面板為實物為準。


注1:當按本安型防爆要求接線時,請結合相關安全柵的接線方法

注2:24VDC供電與脈沖輸出不共地

注3:電池供電,使用專用電源插口,無遠傳輸出,其他功能同遠傳型規格,M8、M9指示器均支持電池供電功能。

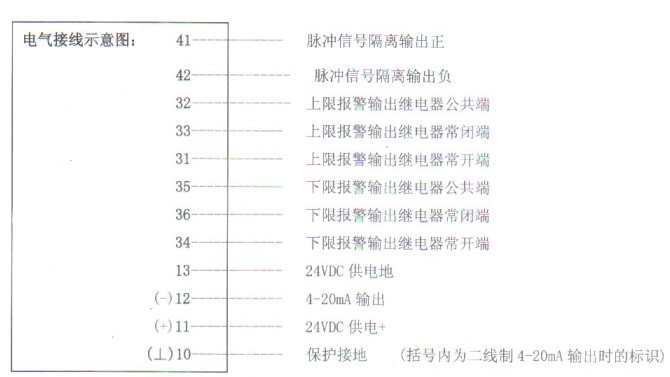

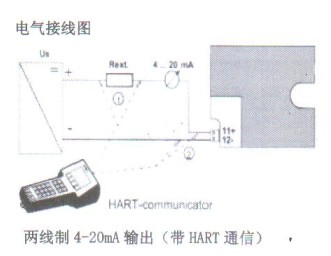

液體轉子流量計電氣接線圖:
